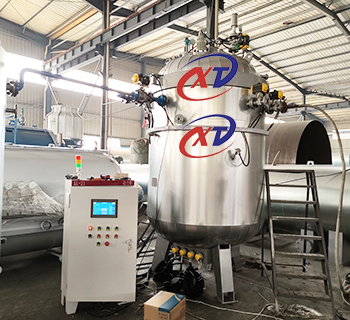

绝缘漆电机负压浸渍罐,又称VPI真空压力浸渍设备,是电机、变压器等电力设备生产过程中至关重要的工艺设备。以下是对绝缘漆电机负压浸渍罐的详细介绍:
一、工作原理
绝缘漆电机负压浸渍罐的基本工作原理是:先将电子线圈等待加工零件放入浸渍桶内,手动拧紧浸渍桶盖后,对关闭的浸渍桶进行抽真空。待浸渍桶达到一定真空度后,打开油漆管道,储漆桶中的绝缘漆在负压作用下被吸入浸渍桶内。当绝缘漆达到设定高度时,管路关闭,绝缘漆保持浸渍桶中的电子线圈。浸渍完成后,释放真空并打开油漆管道,将绝缘漆返回储漆罐。
二、设备结构
绝缘漆电机负压浸渍罐通常由以下部分组成:
浸渍桶:用于盛放电子线圈等待加工零件和绝缘漆。
真空系统:用于对浸渍桶进行抽真空,以确保绝缘漆能够均匀渗透到电子线圈中。
储漆罐:用于储存绝缘漆,并在需要时通过管道将其输送到浸渍桶内。
控制系统:用于精确控制浸渍和涂漆过程,包括真空度、绝缘漆的输送和返回等。
三、设备特点
高效性:设备自动化程度高,能够实现浸渍、涂漆等工序的自动化操作,提高生产效率。
均匀性:通过精确的控制系统和参数设置,确保绝缘漆能够均匀渗透到电子线圈中,避免涂层厚度不均或漏涂等问题。
环保性:采用低挥发性涂料和高效回收系统,减少对环境的影响。
适应性:设备可根据不同的电机类型和涂层要求进行调整和优化,以满足各种生产需求。
四、应用优势
提高绝缘性能:经过VPI工艺处理后,电机绕组及其绝缘材料之间充满了介电性能较好的绝缘漆,显著提高了绕组的绝缘强度,有助于防止电机在运行过程中发生短路等绝缘故障。
增强防潮防腐能力:VPI工艺通过浸渍和烘干处理,使电机内部充满绝缘漆并形成光滑的漆膜,有效阻止潮气和腐蚀性气体侵入,增强了绕组的防潮、防腐性能。
改善散热条件:绝缘漆的导热性能优于空气,能够渗透到绕组的所有缝隙和绝缘纸的毛细孔深处,从而大幅度改善了绕组的散热条件,有助于降低电机运行时的温升。
增加机械强度:VPI工艺还能解决电机内部零部件在运行过程中的松动现象,进一步增强电机的整体结构稳定性。
综上所述,绝缘漆电机负压浸渍罐是电力设备生产过程中不可或缺的重要设备。通过选择合适的设备类型和规格,以及注重设备质量和售后服务,可以确保电机获得高质量的涂层,提高产品的性能和质量。
